Docker part4-镜像的分层概念和镜像结构

Ubuntu容器说明

回顾一下，容器只不过是一个正在运行的进程，它还应用了一些附加的封装功能，以使其与主机和其他容器保持隔离。而镜像包含运行应用程序所需的所有内容——代码或二进制文件、运行时、依赖项以及所需的任何其他文件系统对象。

实际上在实际使用中，我们使用镜像创建容器，非常像使用一个新的系统镜像（这里的镜像包含了运行程序的所有内容）来安装系统（创建容器）

有镜像才能创建容器，这是根本前提

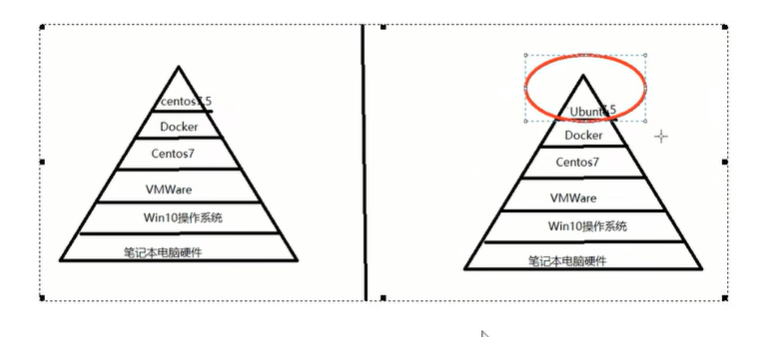

那么这些容器的关系是什么情况，如下图

Docker镜像加载原理

镜像基本

镜像是一种轻量级、可执行的独立软件包，用来打包软件运行环境和基于运行环境开发的软件，它包含运行某个软件所需的所有内容，包括代码、运行时、库、环境变量和配置文件，这个打包好的运行环境就是 image 镜像文件。只有通过这个镜像文件才能生成 Docker 的镜像实例。

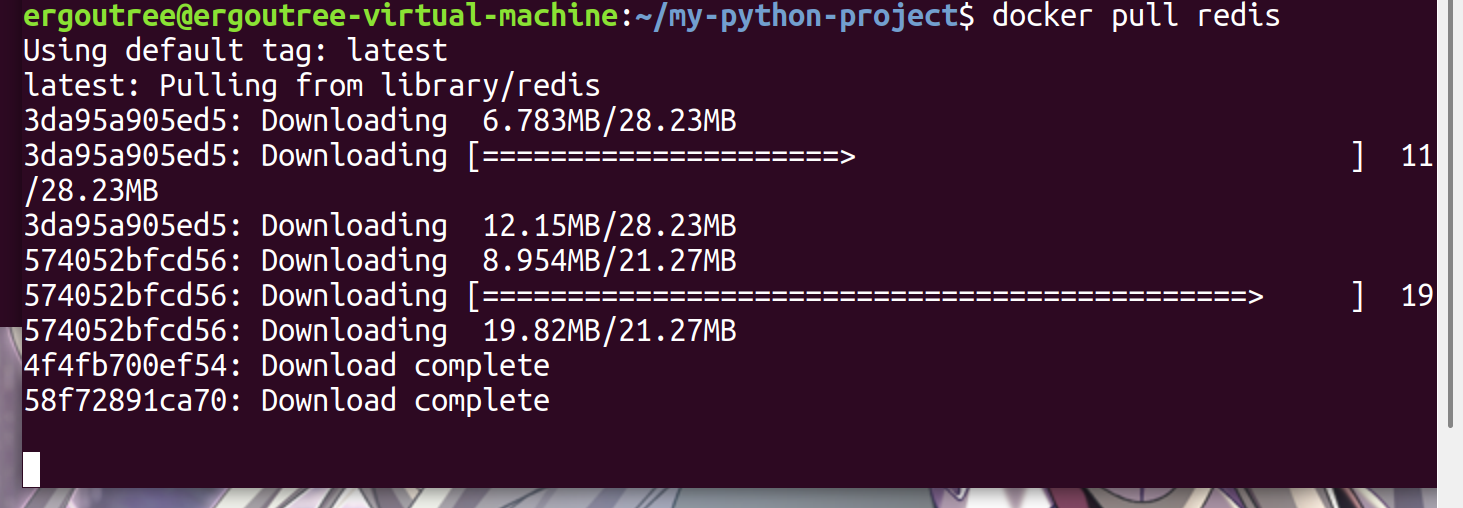

以我们的pull为例，在下载的过程中我们可以看到docker的镜像好像是在一层一层的在下载

发现镜像是一层一层的在下载的，镜像是分层的，这与docker的镜像加载原理有关。

UnionFS 联合文件系统

Union文件系统是一种分层、轻量级并且高性能的文件系统，它的核心功能是将多个独立的文件系统（目录）“联合” 挂载到同一个目录下，形成一个逻辑上的单一文件系统。用户操作这个挂载点时，会感觉访问的是一个完整的文件系统，而实际数据可能分布在多个底层目录中。

Union文件系统是 Docker镜像的基础。镜像可以通过分层来进行继承，基于基础镜像（没有父镜像），可以制作各种具体的应用镜像。

而且它一次同时加载多个文件系统，但从外面看起来，只能看到一个文件系统，联合加载会把各层文件系统叠加起来，这样最终的文件系统会包含所有底层的文件和目录。

核心特性

分层存储：支持将多个目录（称为 “层”）按顺序叠加，每层可以是只读或可写的。
写时复制（Copy-on-Write，CoW）：当修改只读层中的文件时，系统会先将该文件复制到可写层再进行修改，避免直接修改底层只读数据，节省空间并保证底层数据的安全性。
透明性：用户无需关心数据实际存储在哪个层，操作逻辑与单一文件系统一致。

我们怎么理解其中的工作原理呢

假设存在三个层，从上到下依次为：

可写层（Writable Layer）
只读层 1（Read-only Layer 1）
只读层 2（Read-only Layer 2）

当用户访问或修改文件时：

读取文件：系统从顶层开始向下查找，找到第一个包含该文件的层并返回内容。
修改文件：若文件在只读层，系统先将其复制到可写层，再在可写层中修改；若文件已在可写层，则直接修改。
删除文件：并非真正删除底层文件，而是在可写层中标记 “删除”，后续查找时会忽略底层的该文件。

Docker镜像分层的特点

Docker 通过 UnionFS（或其变种，如 AUFS、OverlayFS、Device Mapper 等）实现镜像层的联合挂载，使多个只读层和容器可写层看起来像一个完整的文件系统。

因为 Docker 镜像的设计直接依赖 UnionFS 的分层特性，其核心思想是将镜像拆分为多个只读层，通过复用和叠加实现高效存储与分发。

镜像分层的构成

基础层：通常是操作系统的基础镜像（如 ubuntu:20.04），包含内核、系统工具等基础文件。
中间层：通过 Dockerfile 指令（如 RUN、COPY、ADD）生成的层，每个指令对应一个只读层。例如：
1
2
3
FROM ubuntu:20.04 # 基础层
RUN apt-get update # 中间层1
COPY app.py /app/ # 中间层2
顶层：镜像本身没有可写层，只有当容器启动时，Docker 才会在镜像的所有只读层之上添加一个可写层（容器层），容器内的所有修改（如新建、删除、修改文件）都只发生在这一层。

关键特性

只读性：镜像的所有层均为只读，确保镜像的一致性和可复用性。多个容器可以共享同一镜像的底层，节省磁盘空间。
层复用：不同镜像若包含相同的中间层（如都执行过 apt-get update），Docker 会只存储一份该层，避免重复存储。
与容器的关系：容器启动时，Docker 在镜像层之上添加可写层，容器的修改仅保存在可写层。当容器删除时，可写层被清理，镜像层不受影响。

所有的 Docker镜像都起始于一个基础镜像层，进行修改或增加新的内容时，就会在当前的镜像层之上，创建新的镜像层。

假设有一个基于 ubuntu:20.04 的镜像，包含 3 个只读层：

基础层（ubuntu 系统文件）
层 1（RUN apt-get install python3）
层 2（COPY app.py /app/）

当启动容器时，添加可写层（层 4）。
若容器内执行 echo "hello" >> /app/app.py，系统会将层 2 中的 app.py 复制到层 4，再修改层 4 中的文件。
若容器内删除 /app/app.py，系统仅在层 4 中标记该文件为 “删除”，层 2 中的文件实际仍存在。

镜像加载原理和镜像结构

docker 的镜像实际上由一层一层的文件系统组成，上面说过了这种层级的文件系统就是UnionFS，这个系统决定了 Docker 镜像的分层特性。

bootfs(boot file system) 主要包含 bootloader 和 kernel，bootloader 主要是引导加载 kernel，Linux 刚启动时会加载 bootfs文件系统，在 Docker 镜像的最底层是引导文件系统 bootfs 。这一层与我们典型的 Linux / Unix 系统是一样的，包含 boot 加载器和内核。当 boot 加载完成之后，整个内核就都在内存中了，此时内存的使用权已由 bootfs 转交给内核，此时系统也会卸载 bootfs。

rootfs(root file system)，在 bootfs 之上，包含的就是典型 Linux 系统中的 /dev，/proc，/bin，/etc 等标准目录和文件。 rootfs 就是各种不同的操作系统发行版，比如 Ubuntu，Centos等等。

这两个文件系统是 linux 内核的核心，这也是为什么 docker 镜像加载 Ubuntu才不到80兆，就是因为只有linux的核心内容，只包含最基本的命令、工具和程序库。

而镜像分层最大的一个好处就是资源共享，这样就很好，大部分基础镜像做好了的内容，其他镜像也可以由相同的 base 镜像构建而来，docker 只需要在磁盘上保留一份 base 镜像，再在内存中保留一份镜像，就可以为所有容器服务了，而且镜像的每一层都可以被共享。

而 Docker 镜像是制度的，是因为 docker 镜像得到每一层都是只读的，叫只读层，而容器层是可写的，容器层会在容器启动的时候，以可写层的方式加载到镜像的顶部。容器层之下都叫镜像层。

Docker 镜像并非一个单一文件，而是由多个只读层（Layer） 和元数据（Metadata） 组成，存储在 Docker 的本地仓库（通常位于 /var/lib/docker/ 目录下）。

镜像层（Layer）

每个镜像层对应 Dockerfile 中的一条指令（如 RUN、COPY、ADD 等），是一组文件和目录的集合，以tar 包形式存储（解压后为具体文件）。
每层都有一个唯一的 SHA256 哈希值作为标识，例如 a1b2c3...，存储路径通常为 /var/lib/docker/overlay2/[哈希值]/diff/（不同存储驱动路径略有差异）。
层与层之间通过父层指针关联，形成一个链式结构（如层 3 的父层是层 2，层 2 的父层是层 1，以此类推）。

元数据（Metadata）

镜像配置文件（Config）：记录镜像的基础信息，如层的顺序、默认启动命令（CMD）、环境变量、入口点（ENTRYPOINT）等，以 JSON 格式存储，路径通常为 /var/lib/docker/image/overlay2/imagedb/content/sha256/[镜像ID]。
镜像索引（Index）：用于关联不同平台的镜像（如 amd64、arm64 架构），确保拉取时匹配当前系统架构。
层元数据：记录层的父层哈希、创建时间、大小等信息，帮助 Docker 识别层的依赖关系。

镜像加载的流程可以按照如下理解，当通过 docker run [镜像名] 启动容器时，Docker 会按以下步骤加载镜像并准备文件系统：

解析镜像元数据
- Docker 首先根据镜像名（或 ID）查找本地仓库中的镜像配置文件，确认镜像包含的所有层及其顺序（从基础层到顶层）。
- 检查所有层是否已本地存在：若缺失，会从远程仓库拉取（通过哈希值匹配，仅拉取缺失层）。
准备联合挂载的目录结构
- 确定 lowerdir：将镜像的所有层按顺序组合为 OverlayFS 的 lowerdir（例如，基础层在最底部，后续层依次叠加）。
- 创建 upperdir 和 workdir：在容器专属目录下生成可写层（upperdir）和工作目录（workdir），路径通常为 /var/lib/docker/overlay2/[容器ID]/upper/ 和 /work/。
- 创建 mergedir：生成联合挂载的入口目录（mergedir），路径通常为 /var/lib/docker/overlay2/[容器ID]/merged/，容器内的 / 根目录即映射到此处。
执行联合挂载
- 通过 OverlayFS 的挂载命令（如 mount -t overlay overlay -o lowerdir=...,upperdir=...,workdir=... mergedir）将 lowerdir（镜像层）、upperdir（可写层）联合挂载到 mergedir。
- 此时，容器通过 mergedir 访问的文件系统，是所有镜像层和可写层的逻辑合并，用户无需关心文件实际存储在哪个层。
处理文件操作（基于 CoW 机制）
- 容器运行时对文件的操作（读、写、删）会触发 OverlayFS 的写时复制机制：
- 读取文件：从 mergedir 访问文件时，OverlayFS 会从 lowerdir 顶层开始向下查找，找到第一个包含该文件的层并返回内容。
- 修改文件：若文件在 lowerdir（镜像层）中，OverlayFS 会先将文件复制到 upperdir（可写层），再修改 upperdir 中的副本，原镜像层文件不变。
- 删除文件：若删除 lowerdir 中的文件，OverlayFS 会在 upperdir 中创建一个特殊的 “删除标记”（whiteout 文件），后续查找时会忽略 lowerdir 中的该文件，实际镜像层文件未被删除。

Docker 镜像加载的核心是通过联合文件系统（如 OverlayFS）将多个只读镜像层联合挂载为一个逻辑文件系统，并通过写时复制（CoW）机制确保容器修改仅作用于顶层可写层，不影响底层镜像。

Docker 镜像的命名与标签机制

在实际使用 Docker 镜像时，我们经常会看到类似ubuntu:20.04、nginx:latest这样的镜像标识，这其实包含了 Docker 镜像的命名规范与标签机制，这是镜像分发和版本管理的核心基础。

镜像的完整命名格式为[仓库地址/][用户名/][镜像名]:[标签]，各部分含义如下：

仓库地址：默认指向 Docker Hub（docker.io），若使用私有仓库需显式指定（如harbor.example.com/project/nginx）。
用户名：用于区分不同用户 / 组织的同名镜像（如library/ubuntu中library是 Docker 官方仓库的默认用户名）。
镜像名：标识镜像的核心名称（如ubuntu、nginx）。
标签（Tag）：用于区分同一镜像的不同版本，默认标签为latest（表示最新版本，但并非严格意义上的 “最新”，需由镜像维护者定义）。

标签的核心作用是版本管理，例如python:3.9和python:3.10分别对应 Python 的不同版本。避免过度依赖latest标签，因为其指向的版本可能随时间变化，生产环境中应指定具体标签（如ubuntu:20.04而非ubuntu:latest）以保证环境一致性。

镜像存储驱动的差异

Docker 通过 UnionFS 实现分层存储，但在不同操作系统和内核版本中，实际使用的存储驱动存在差异。常见的存储驱动包括 Overlay2、AUFS、Device Mapper、Btrfs 等，其中Overlay2是目前 Docker 推荐的默认驱动（要求 Linux 内核 3.18+）。

各驱动的核心差异如下：

Overlay2：基于 Linux 内核的 OverlayFS，仅需两层（lowerdir 和 upperdir）即可实现联合挂载，性能优异且空间占用低，是目前最广泛使用的驱动。
AUFS：最早的 Docker 存储驱动之一，支持多层叠加，但在 Linux 内核中并非原生支持（需额外补丁），目前逐渐被 Overlay2 替代。
Device Mapper：基于块设备的驱动，通过快照机制实现分层，适用于不支持 OverlayFS 的内核，但性能和空间效率略逊。
Btrfs/ZFS：依赖底层文件系统的快照功能，支持高效的写时复制和压缩，适合对存储性能要求较高的场景。

存储驱动的选择会影响镜像层的存储方式和容器 IO 性能，实际部署时需根据内核版本、底层文件系统和业务需求选择（例如 Ubuntu 20.04 + 和 CentOS 7 + 均默认支持 Overlay2）。

镜像与容器的生命周期关联

镜像和容器的生命周期紧密关联但又相互独立，理解这种关系有助于更好地管理 Docker 资源：

镜像的不可变性：镜像一旦构建完成，其所有层均为只读，无法修改。任何对镜像内容的变更都需要通过docker commit（不推荐）或重新构建 Dockerfile 生成新镜像。
容器对镜像的依赖：容器启动时必须依赖一个基础镜像，且会在镜像层之上添加可写层。当多个容器基于同一镜像启动时，它们会共享底层的镜像层，仅各自维护独立的可写层。例如：
1
2
docker run -d --name c1 ubuntu:20.04 sleep 3600
docker run -d --name c2 ubuntu:20.04 sleep 3600
上述两个容器共享ubuntu:20.04的所有镜像层，仅c1和c2的可写层各自独立，大幅节省磁盘空间。
容器消亡对镜像的影响：删除容器（docker rm）只会清理其可写层，底层镜像层不受影响；只有当镜像没有被任何容器依赖且未被标记为 “dangling”（悬空镜像，通常是构建过程中遗留的中间层）时，才能通过docker rmi删除镜像。

镜像体积优化实践

基于镜像的分层特性，我们可以通过以下方式优化镜像体积，提升分发效率：

合并冗余层：Dockerfile 中多条RUN指令会生成多个中间层，可通过&&合并命令并清理缓存，减少层数量。例如：

# 优化前（生成2层）
RUN apt-get update
RUN apt-get install -y python3

# 优化后（生成1层，且清理apt缓存）
RUN apt-get update && \
    apt-get install -y python3 && \
    rm -rf /var/lib/apt/lists/*

多阶段构建：通过FROM ... AS创建临时构建层，仅将最终产物复制到目标镜像，剥离构建依赖。例如 Go 应用构建：

# 构建阶段（临时镜像，包含编译器等工具）
FROM golang:1.20 AS builder
WORKDIR /app
COPY . .
RUN go build -o app .

# 运行阶段（仅包含运行时依赖）
FROM alpine:3.18
COPY --from=builder /app/app /usr/local/bin/
CMD ["app"]

最终镜像仅包含 Alpine 基础层和编译后的二进制文件，体积可从数百 MB 缩减至几 MB。

使用精简基础镜像：优先选择alpine（约 5MB）、slim等精简版本替代完整版操作系统镜像（如ubuntu:20.04约 72MB，ubuntu:20.04-slim约 28MB）。

镜像的导出与导入

在无网络或私有环境中，可通过导出 / 导入镜像文件实现离线分发，这一过程与镜像的分层结构直接相关：

导出镜像（docker save）：将镜像的所有层（tar 包）和元数据打包为一个 tar 文件，保留层的依赖关系。例如：
1
docker save -o ubuntu20.04.tar ubuntu:20.04
导出的ubuntu20.04.tar包含该镜像的所有只读层和配置文件，可拷贝至其他环境。
导入镜像（docker load）：从 tar 文件恢复镜像，Docker 会自动解析层结构并重建镜像元数据：
1
docker load -i ubuntu20.04.tar
